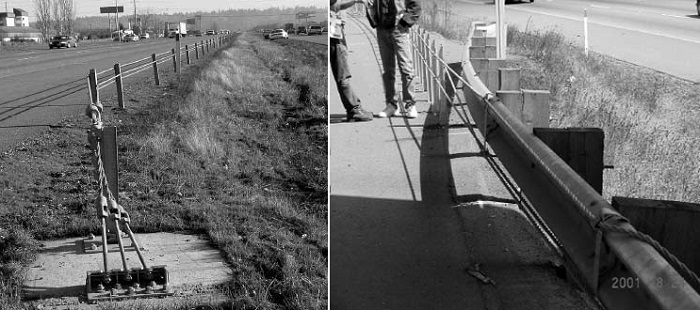

حفاظ های کابلی

حفاظ های مورد نظر از نوع انعطاف پذیر بوده و تحت عنوان  Cable Barrier  یا WIRE ROPE Barrier به کار می روند استاندارد های NCHRP350  و EN1317 AASHTO جهت آزمایش ها و مشخصات فنی و اجرایی این نوع حفاظ ها به رسمیت شناخته می شوند این حفاظ ها در انواع مختلف 3 کابلی و بیشتر شناخته شده و بسته به اجرای آن توانایی جهت دهی وسایل نقلیه با وزن 800 تا 2000 کیلوگرم و حتی کامیون ها را دارند.



اجزا تشکیل دهنده

حفاظ های کابلی مجموعه ای از اجزا پیش ساخته پایه و کابل به شرح زیر می باشند:

1- پایه حفاظ که عموما مقطع ناودانی شکل دارد و از جنس فولاد نرم بوده و در یک فونداسیون بتنی با حفره ای فولادی نصب می گردد.

2- کابل های به کار رفته در این حفاظ که از نوع پیش تنیده بوده و قطر آن 19 mm می باشد و در شیارهای واقع در بالای پایهها و شاخک هایی که روی لایه ها قرار دارندسوار می گردند.این کابل ها در درجه حرارت های مقاوم بوده و دارای مقاومت کششی معادل KN 14   تا KN 36 می باشد.

3- مهار انتهایی حفاظ که توسط یک فونداسیون بتنی صورت می گیرد.



موارد کاربرد:

به عنوان حفاظ میانی و کناری در مناطقی که محدودیت دید وجود دارد

  • کاربرد ویژه در مناطق برفی , طوفانی و سیل خیز
  • در محل قوس های افقی و تقاطع ها



مزایا :

1- سرعت بالای نصی , جابه جایی و تعمیرات

2-قابلیت کنترل و جهت دهی وسایل نقلیه با اندازه های مختلف

3-قابلیت نصب در حالات مختلف و با فاصله های گوناگون پایه ها چهت وارد کردن نیروهای جانبی به میزان کم به سرنشینان

4- خسارت کم به بدنه وسایل نقلیه و در نتیجه پایین آوردن خسارات مالی و جانی

شرکت های سازنده

شرکت های مختلفی همچون Brifen  و  Gunnebo  و  CASS  و Safence این محصول را عرضه می کنند.
